CHLK 型流量顯示控制器
ZF-CHLK型流量顯示控制器
● 概述
儀表采用可動磁性節流孔板傳感方式，利用流體流過孔板產生的差壓推動孔板移動并壓縮量程彈簧，指示系統感受孔板移動并通過指針指示，并可通過加裝磁性開關達到控制目的。適用于測量控制對傳感元件無腐蝕性、無較大固體雜質及鐵磁性雜質(固體雜質較大時須加裝過濾網、鐵磁性雜質須加裝磁過濾器)的液體等介質的流量。采用特殊感壓元件及彈性元件的儀表可用于腐蝕性介質。儀表適用管徑為DN10～DN100，連接方式采用螺紋連接或法蘭連接，特別適用潤滑系統潤滑油流量的監測控制，具有顯示靈敏直觀、動作穩定可靠等優點。系統工作壓力為25MPa。
● 主要技術性能
1.顯示精度: 5% .
2.控制精度: 5%
3.環境溫度: (-40-40) C
4.介質溫度: (-40-70) C
5.介質運動粘度220mm/s (高粘度介質采用實液標定)
6.相對濕度:≤85%Rh
7.接液系統材料:普通型:鋁合金,防腐型: 1Cr18Ni9Ti
8.觸點容量: 220VACmax/40Wmax

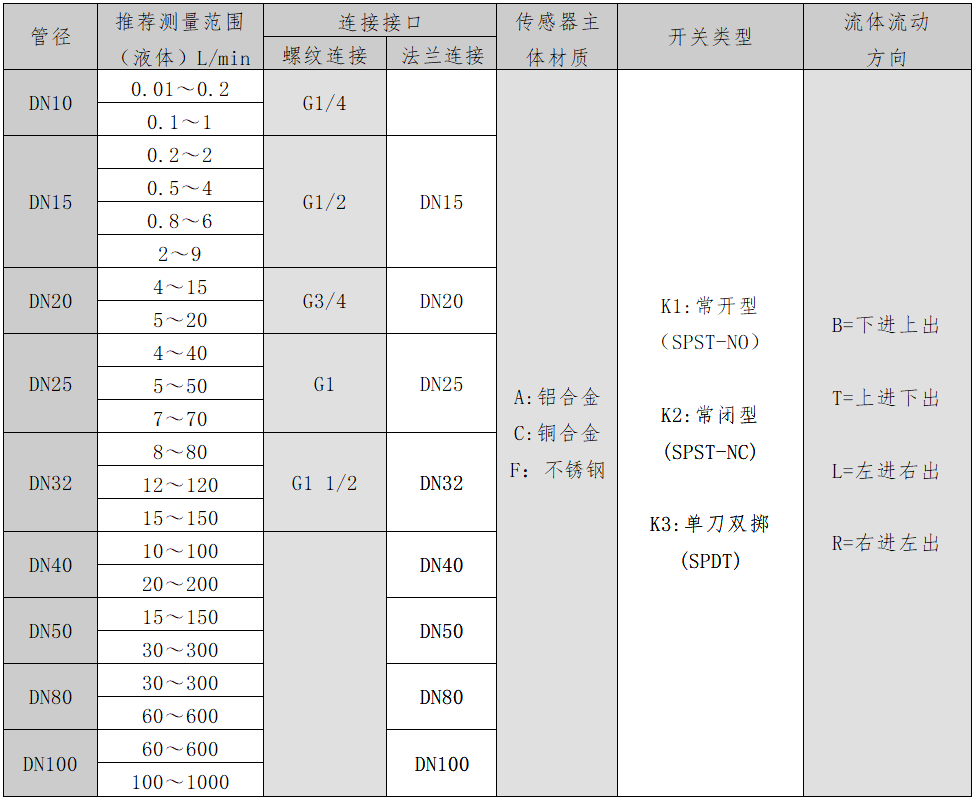

● 型號、規格及參數 【型號示意：ZF-CHLK-DN20-(5-20)-AAK1BA】

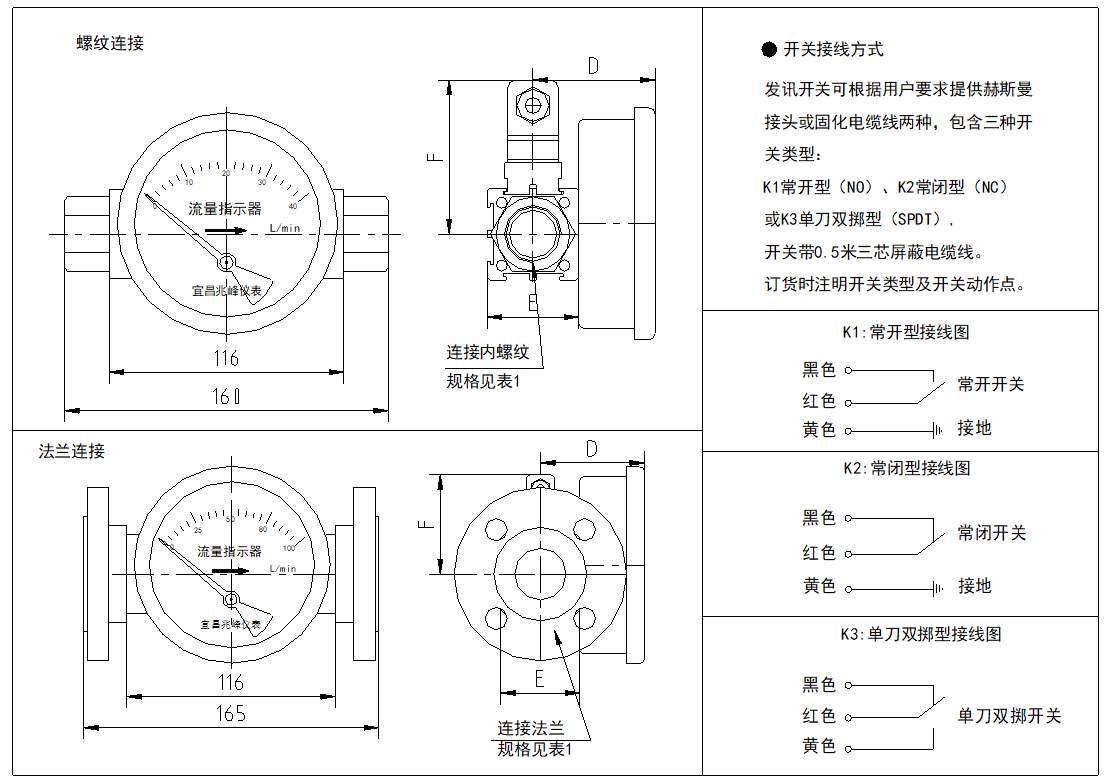

● 外形及安裝尺寸

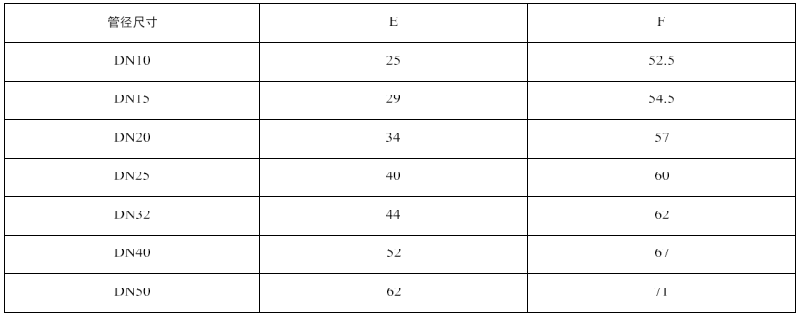

外形及安裝尺寸表 單位：mm
● 訂貨須知
1. 訂貨時需注明型號、規格及附件配置。
2. 訂貨時需注明開關類型及開關動作點。
3. 其它接頭型式及安裝型式應注明。
