ZF-L 系列靜壓式液位變送器
ZF-L系列靜壓式液位變送器
● 概述
ZF-L系列靜壓式液位變送器，采用最先進的干式陶瓷電容傳感器、多種結構形式、多種材料、多種變送器類型，具有廣泛的適用性,適用于各種敞開容器的液位檢測。分普通型E和智能型Z兩種形式。智能型產品具有HART通訊功能，可帶有智能數字表頭，通過按鈕可以實現全部智能化功能，也可通過PC Hart 通訊管理軟件或Hart 275/375手操器進行通訊/設定/監控。
穩定性高：采用無中介液的陶瓷傳感器，靈敏度高、長期穩定性好。
可靠性高：抗干擾能力強。
適用性廣:具有多種結構形式，多種結構材料，適合各種工業測量場合。
安裝方便:有多種安裝方式可供選擇，用戶可以方便地進行安裝、使用。
● 工作原理
ZF-L系列靜壓式液位變送器通過測定被測點的靜壓力來確定液面位置。液體中某一點的靜壓力與該點到液面的距離成正比，即 P=pgh。對已確定的被測介質及地點，p、g為常數，故被測點到液面的位置（液位）的變化只與被測點的靜壓力（壓強〉有關。
P---被測點的靜壓力（壓強）
ρ---介質密度
g---重力加速度
h---被測點到液面的垂直高度
● 結構類型
ZF-L系列靜壓液位變送器根據結構不同分為：
ZF-LC纜式靜壓液位變送器
ZF-LR桿式靜壓液位變送器
ZF-LD直裝式靜壓液位變送器
ZF-L系列靜壓液位變送器配合ZF系列數字顯示控制儀即構成靜壓式液位測控系統。液位變送器把測量的液位信號轉換成電信號傳輸至數字顯示控制儀，根據介質的比重等參數，顯示控制儀轉換并顯示對應的液位數值，并可通過設置參數對液位進行控制。
用戶可根據需要選用ZF-L系列靜壓式液位變送器與ZF系列數字顯示控制儀組成適用的液位測控系統。
顯示控制儀的選擇請參考我公司：“ZF系列智能數字儀表”樣本及我公司相關的技術文件。
● 主要技術性能
1.工作電壓： （13～45）VDC（標準：24VDC）
2.輸出信號： （4 ～ 20）mA 二線(智能型疊加HART信號)
3.測量范圍： （0 ～4）m（桿式） （0～100）m（纜式及直裝式）
4.精 度： 0.2% 、0.5%
5.穩 定 性： 優于0.2%/年
6.允許溫度： 介質 -20℃～
7.傳感器材料：外殼：不銹鋼
桿式探桿：不銹鋼
膜片：
密封：氟橡膠、聚四氟乙烯
8.導氣電纜材料： 聚四氟乙烯與丁腈橡膠混合物
9.過程連接方式： 外螺紋G1 1/2或法蘭
10.隔爆標志：ExdⅡCTSGb（隔爆型） ExiaⅡCT6Ga(本安型,關聯設備應符合防爆要求)
11.安裝位置：產品結構合理，體積小，重量輕，可直接任意位置安裝
12.外殼防護等級：普通型：IP54 防護型：IP65(符合GB4208要求)
13.接線口：M20x1.5或NPT1/2，使用電纜外徑：φ7～φ10

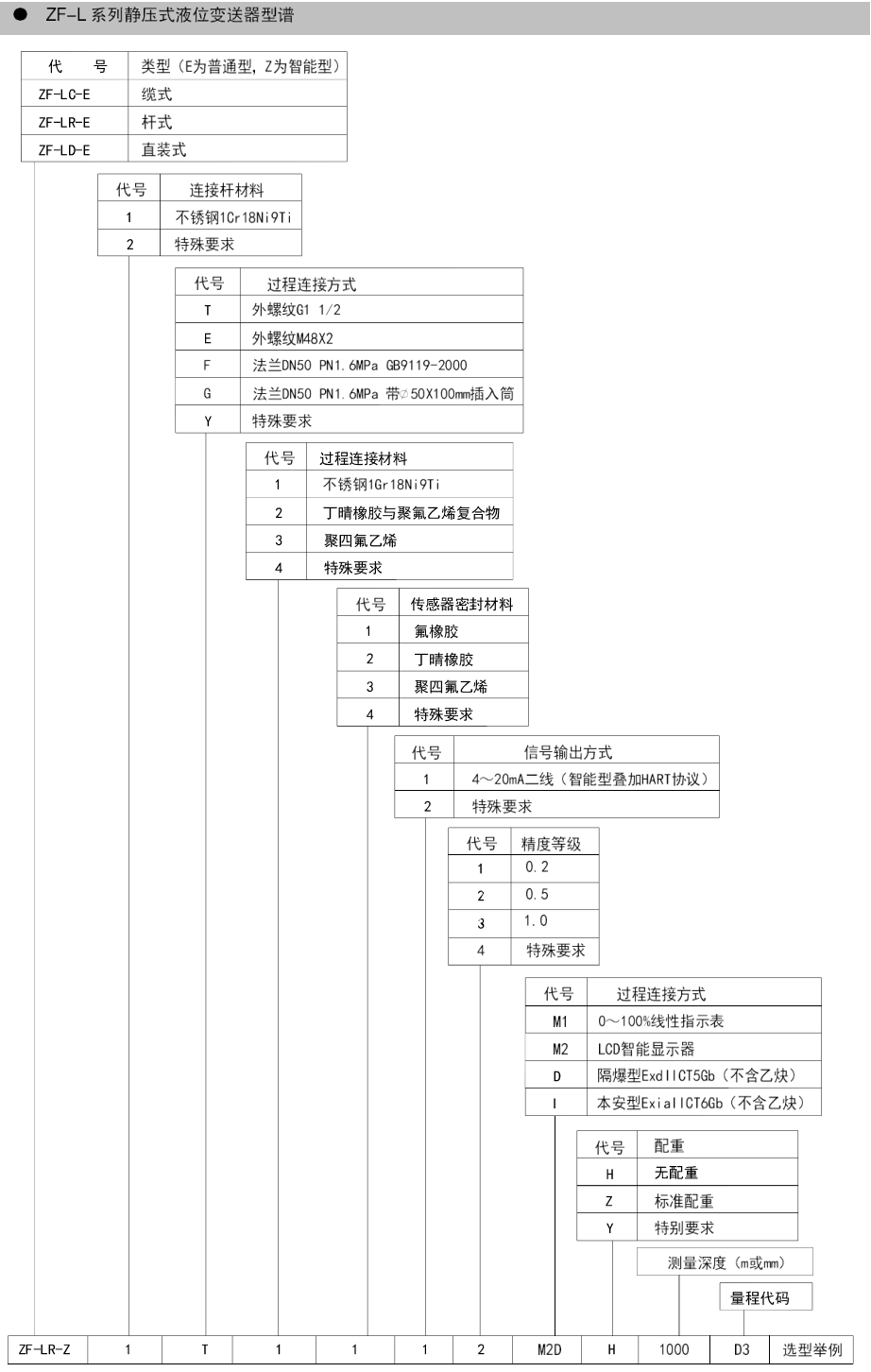

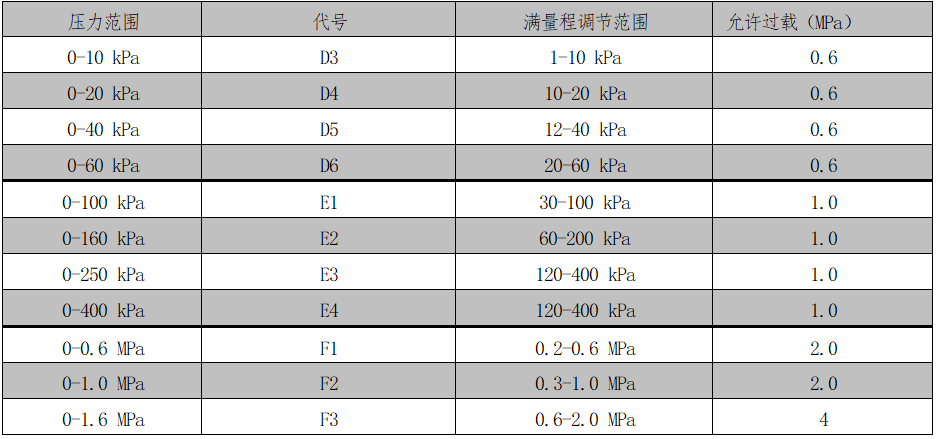

● ZF-L系列靜壓式液位變送器標準量程

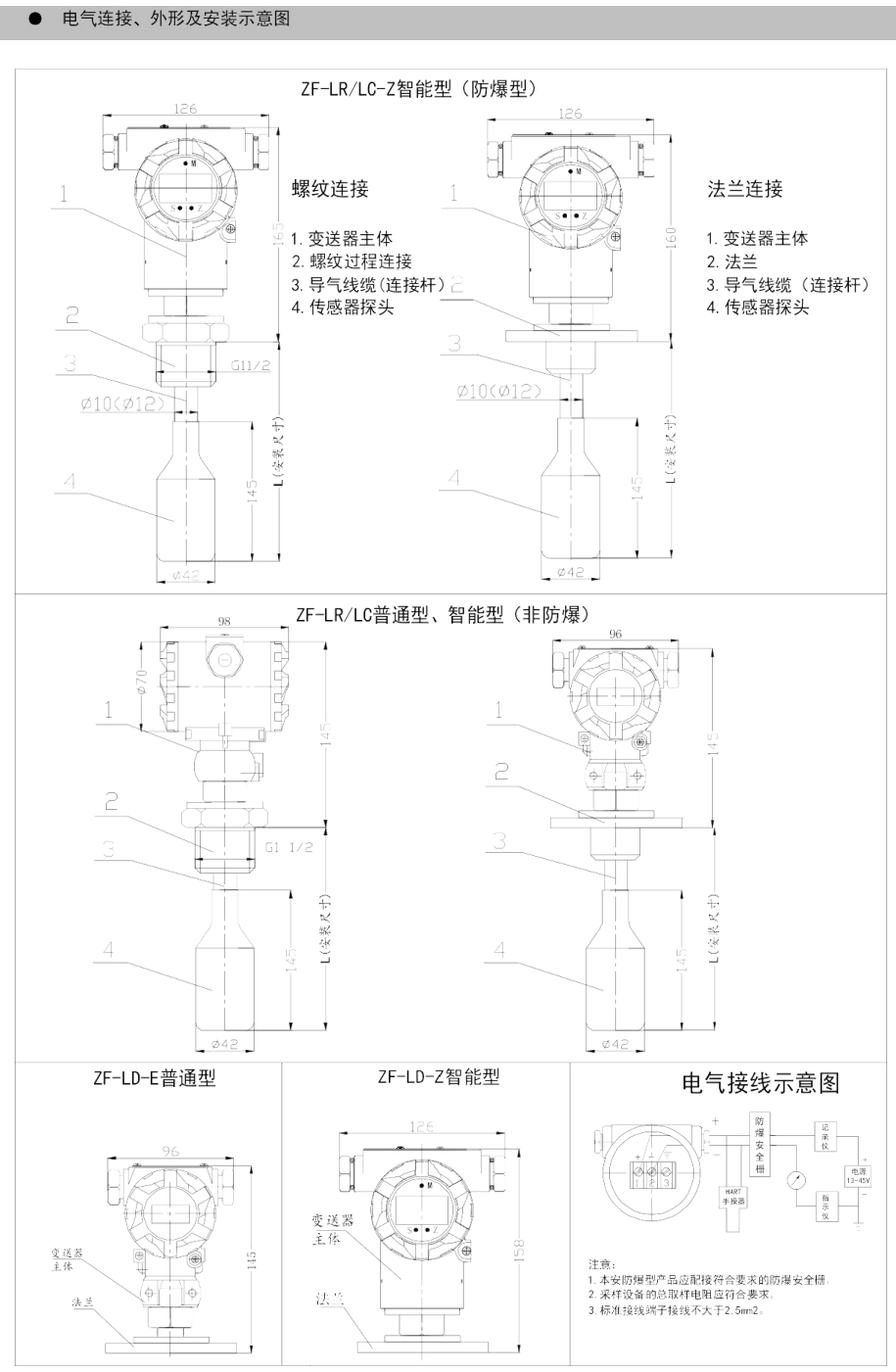

● 安 裝
纜式及桿式靜壓液位變送器有G1 1/2 、M48*2螺紋及法蘭兩種標準的安裝方式。
直裝式靜壓液位變送器為法蘭安裝方式。
螺紋安裝
對于直接使用G1 1/2螺紋安裝的變送器，供貨時提供一個G1 1/2圓螺母。
一般安裝有兩種方式：
1. 安裝位置已有G1 1/2螺紋。直接把液位變送器旋入即可，附帶的圓螺母可以不用，也可以旋上以防松動。
2. 安裝位置無G1 1/2螺紋?？衫矛F(xiàn)有的 φ50 ～φ60 的光孔， 或安裝帶有 φ50～φ60孔的支架，裝上液位變送器，并旋上圓螺母固定。
法蘭安裝
標準供貨時法蘭的安裝尺寸符合DN50 GB9119-2000。
如果安裝的位置已有其它標準的法蘭安裝孔，訂貨時請注明法蘭尺寸或?qū)?yīng)的規格及標準號，以便滿足安裝要求。
配重
纜式或桿式靜壓液位變送器當被測介質不穩定時，探頭容易產生位移，從而影響測量精度。這時應將探頭固定。如果現場不具備固定探頭的條件，可選用配重，使探頭重量增加從而起到穩定探頭的作用。如需選用配重，請?jiān)谟嗀洉r(shí)說明。
● 調試
靜壓液位變送器，出廠時零點及滿度都已經標定。
需說明的是：滿度的標準是按用戶提供的被測介質的比重，經計算進行的干標定。由于標定條件與使用條
件很難完全一致，因此滿度指示可能會有不同程度的偏差，因此在靜壓液位變送器安裝后應對滿度進行校正。校正時使介質液位達最大值，把變送器輸出值校正到20mA，如果現場條件不允許介質液面達到最大值，則可根據液位的實際數值，用下式計算出對應的電流輸出值加以校正：
In= hn / hmax x16 +4
其中： In 液位在n點時變送器應當輸出電流值（單位mA）
hn n點液位高度（單位m）
hmax 被測介質最大液位高度（即滿量程，單位m）
為提高校正精度，校正時請參考變送器出廠時的標準記錄，適當加以修正。
