● 概述
YTKB 系列防爆壓力控制器（以下簡稱控制器），其防爆標志為ExdⅠMb，可用于對感壓元件無腐蝕作用的Ⅰ類場所實現壓力的自動控制。儀表以 C 型彈簧管為感壓元件，當彈簧管內壓力發生變化時， 其管端產生位移量，推動防爆微動開關，發出開關動作信號。通過 調整不同的開關動作點，從而實現壓力的自動控制。本系列產品執 行標準為：Q/YZY05《YTKB/WTYKB 系列防爆壓力/溫度控制器》。防爆合格證編號及安全標志編號請查閱我公司網站。
控制器的下列零部件符合 GB3836.1～3 標準中規定的防爆等級
- 微動開關：防爆標志 ExdⅠMb/ExdⅡCT6Gb（隔爆型）
- 防爆外殼：ExdⅠMb（隔爆型），底殼和蓋殼采用止口隔爆型式,隔爆接合面 L≥12.5mm，ic＜0.3mm，過程接口為貫通式螺紋隔爆型式，嚙合扣數＞6 扣。
● 主要特點
- 采用 C 型彈簧管為感壓元件測控，準確可靠
- 開關元件輸出，觸點容量大，不易燒蝕
- 模塊式組合設計，安裝使用及維護方便
- 與防爆電接點壓力表相比安全性高、使用壽命長
- 控制壓力范圍寬
- 加裝壓力表可實現壓力顯示及遠傳控制
● 型號及規格
1. 型號規格及有關參數（見表 1）
2.防爆標志為 ExdⅠMb

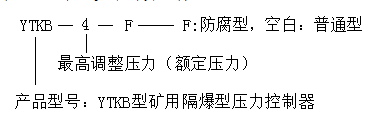

產品型號由以下部分組成
|
型 號 |
調節范圍 |
切換差(不大于) |
最大允許壓力 * |
重量 |
|
YTKB-1 |
0.1～1 |
0.06 |
1.4 |
4.3kg |
|
YTKB-1.6 |
0.16～1.6 |
0.1 |
2.2 |
|
|
YTKB-2.5 |
0.25～2.5 |
0.15 |
3.5 |
|
|
YTKB-4 |
0.4～4 |
0.2 |
5.6 |
|
|
YTKB-6 |
0.6～6 |
0.3 |
8 |
|
|
YTKB-10 |
1～10 |
0.5 |
14 |
|
|
YTKB-16 |
1.6～16 |
0.8 |
22 |
|
|
YTKB-25 |
2.5～25 |
1.2 |
35 |
|
|
YTKB-40 |
4～40 |
2 |
56 |
|
|
YTKB-60 |
6～60 |
3 |
80 |

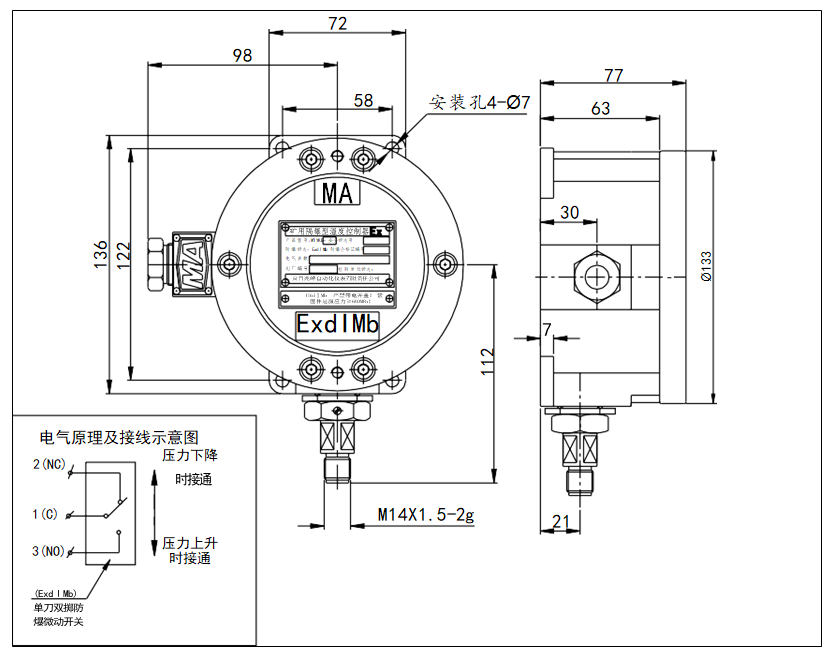

● 外型及安裝尺寸
-
壓力連接頭標準為 M14*1.5-6g 及 M20*1.5-6g，可加裝轉換接頭或特殊制造。
● 主要技術參數
- 精度等級：1.5 級
- 環境溫度：（-20～40）℃
- 介質溫度：（0～95）℃
- 介質粘度：＜1×10-3m2/s
- 外殼防護等級：IP54（GB4208）
- 最佳工作范圍：調節范圍（20～80）%
- 抗振性能：＜20m／s2
- 觸點容量：澆封型防爆微動開關：交流回路：額定容量≤250VA、額定電流≤3A、額定電壓≤250V 直流回路：額定容量≤150W、額定電流≤2A、額定電壓≤125V
- 防爆標志：ExdⅠMb
- 相對濕度：5%～95%（+25℃）
- 海拔高度：不大于 2000m
- 安裝位置：壓力接頭垂直向下安裝
- 防爆結構要點：控制器外殼采用鑄鋼 310-570 制造，外殼為隔爆型，防護等級為 IP54，內裝隔爆型微動開關及增安型接線端子，引入裝置符合 GB3836.1 中 Ex 電纜引入裝置規定
鋼管布線時須使用外徑為（8-12）mm 的電纜線。
